基本的な力覚フィードバックのチュートリアル

このチュートリアルでは、球体などの静的オブジェクトとの接触が持つ物理的特性を再現するため、剛性と減衰の両方を組み込んだ基本的な力覚シミュレーションを作成します。 このチュートリアルを終えると、球体の存在を感じ取り、異なる力覚体験に応じて剛性と減衰の特性を調整できるシミュレーションが完成します。

はじめに​

このチュートリアルの主な課題は、剛性と減衰の両方を備えた球体との接触によって生じる力を計算する関数を開発することです。 この文脈における剛性はバネのように働き、圧縮されるほど大きな力を生み出します。 一方、減衰は物体の動きに対する抵抗を表し、速く動かされるほど大きな抵抗を与えます。

シーンの設定​

入門ガイドで説明されている通りに、Haptic Rig をセットアップします。その際、ハプティック・オリジン の位置、回転、スケールがそれぞれ (0, 0, 0)、(1, 1, 1) に設定されていることを確認してください。

次に、以下のプロパティを持つ Sphere という名前の球体を作成します。

  • ポジション (0, 0, -0.1)（デバイスの前方約10cm）
  • 規模が大きい： (0.2, 0.2, 0.2)（直径20cmの球体に相当）

力覚フィードバックスクリプト​

スフィア GameObject に、SphereForceFeedback.cs という名前の新しい C# スクリプトを追加します。 このスクリプトは、球体との接触時にInverse3 カーソルに加わる力を、剛性と減衰の両方を考慮して計算します。 次のプロパティでスクリプトを初期化します：

[SerializeField]
private Inverse3 inverse3;

[Range(0, 800)]
public float stiffness = 300f;
[Range(0, 3)]
public float damping = 1f;

private Vector3 _ballPosition;
private float _ballRadius;
private float _cursorRadius;

力の計算は、カーソルが球体に入ったときのみ行う必要があります。これにより、定義された剛性と減衰を持つ物理オブジェクトに触れた際の感触を再現します。 ForceCalculation この処理はメソッドが担当し、カーソルの位置と速度の両方を考慮します：

private Vector3 ForceCalculation(Vector3 cursorPosition, Vector3 cursorVelocity, float cursorRadius,
    Vector3 otherPosition, float otherRadius)
{
    var force = Vector3.zero;

    var distanceVector = cursorPosition - otherPosition;
    var distance = distanceVector.magnitude;
    var penetration = otherRadius + cursorRadius - distance;

    if (penetration > 0)
    {
        // Normalize the distance vector to get the direction of the force
        var normal = distanceVector.normalized;

        // Calculate the force based on penetration
        force = normal * penetration * stiffness;

        // Apply damping based on the cursor velocity
        force -= cursorVelocity * damping;
    }

    return force;
}

private void OnDeviceStateChanged(object sender, Inverse3EventArgs args)
{
    var inverse3 = args.DeviceController;
    // Calculate the ball force
    var force = ForceCalculation(inverse3.CursorLocalPosition, inverse3.CursorLocalVelocity,
        _cursorRadius, _ballPosition, _ballRadius);

    inverse3.SetCursorLocalForce(force);
}

Awake メソッド内で、シーンデータを設定するために _ballPosition、_ballRadius、_cursorRadius を初期化します：

private void SaveSceneData()
{
    var t = transform;
    _ballPosition = t.position;
    _ballRadius = t.lossyScale.x / 2f;

    _cursorRadius = inverse3.Cursor.Radius;
}

private void Awake()
{
    SaveSceneData();
}

OnEnable メソッドと OnDisable 各メソッドで OnDeviceStateChanged コールバックの登録と解除を行い、インタラクション中に力覚フィードバックを適切に処理してください：

protected void OnEnable()
{
    inverse3.DeviceStateChanged += OnDeviceStateChanged;
}

protected void OnDisable()
{
    inverse3.DeviceStateChanged -= OnDeviceStateChanged;
}

ゲームプレイの体験​

Inverse3 カーソルをドラッグしたまま「Play Mode」に入り、球体に触れてみてください。 球体の存在を感じ取ることができ、Unityのインスペクターを通じて剛性や減衰の特性を調整できます。これにより、仮想オブジェクトとのインタラクションを体感することができます。

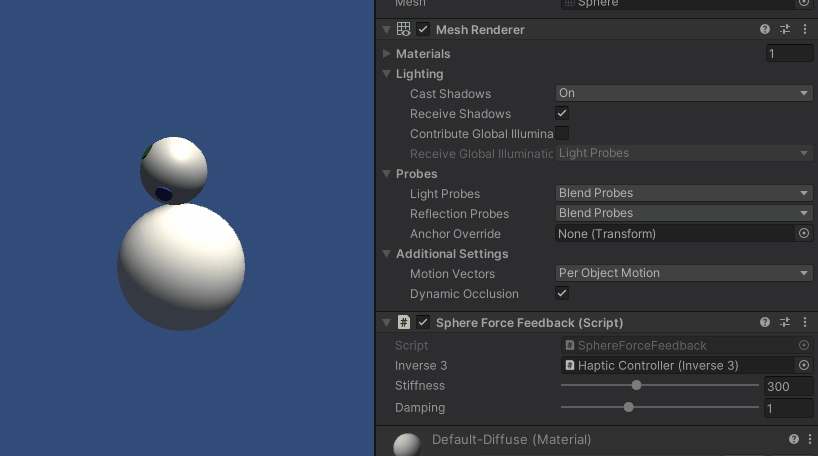

カーソルが球体に接触する様子

ソースファイル​

この例の完全なシーンと関連ファイルはすべて、Unity のパッケージマネージャーにある「Tutorials」サンプルからインポートできます。
