VerseGrip Quill の使い始め

VerseGripsは、Inverse3に姿勢トラッキング機能を追加します。この記事では、VerseGrip Quillの設定手順と機能について説明します。この製品は段階的に販売終了となり、VerseGrip Stylusに置き換えられます。

VerseGrip Quill の構成

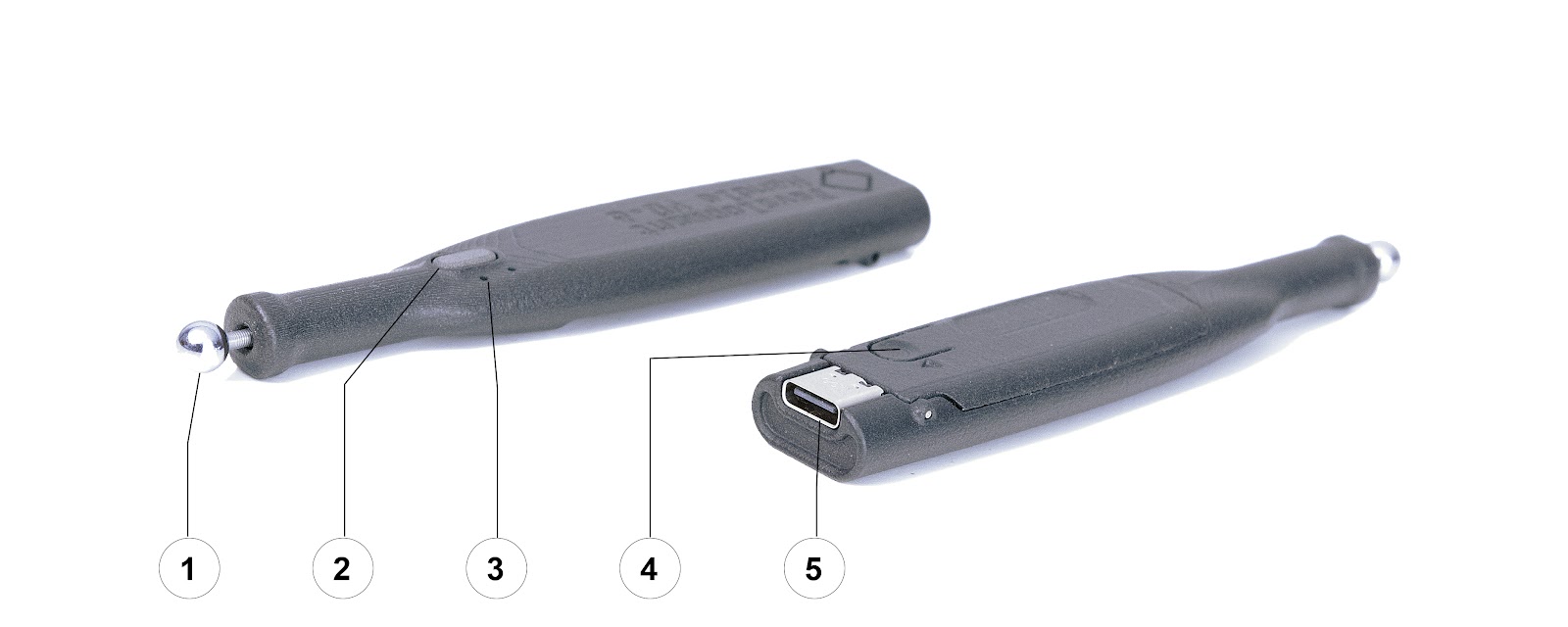

VerseGrip Quill の外側には、主に 3 つの機能があります：(1) Inverse3 のジンバルに装着するためのボールコネクタ、(2)入力ボタン、(3)ステータス LED、(4)キャリブレーションボタン、(5)USB-C ポート。

内部には、トラッキング対象となるVerseGrip Quillに、3軸姿勢センサーとツール取り付けセンサーが内蔵されています。後者は、VerseGrip QuillがInverse3デバイスに接続されたタイミングを検出します。

VerseGrip Quill のセットアップとキャリブレーション

まず、VerseGripQuillのドライバーをダウンロードして、コンピュータにインストールします。次に、USB-Cケーブルを使ってVerseGrip Quillをコンピュータに接続します。

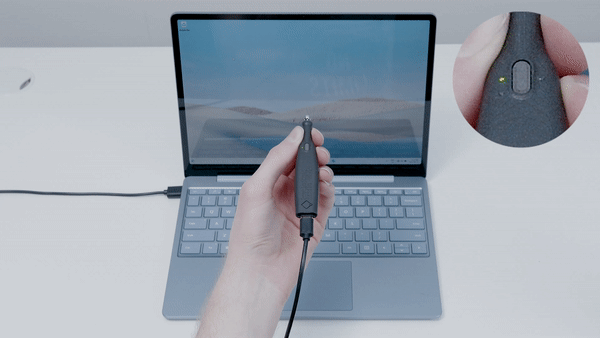

ご使用前に、VerseGrip Quillのキャリブレーションを行う必要があります。長期間使用した後、再キャリブレーションが必要になる場合があります。キャリブレーションを行うには：

• 電源を入れたVerseGrip Quillをモニターに対して垂直に保持します
• VerseGrip Quillの底面にあるキャリブレーションボタンを3秒間押します
• VerseGrip Quillをモニターに向けたまま、さらに2秒間そのままにしておきます

キャリブレーション中は、黄色のLEDが点灯したままになります。黄色のキャリブレーションライトが2回点滅したら、キャリブレーションは完了です。

LEDステータス

VerseGrip Quillには、電源の状態とキャリブレーションの状態を示す2つのLEDがあります。

LED	状態	ステータス
緑	点灯	電源オン
緑	消灯	電源オフ
黄	点灯	キャリブレーション中
黄	2回点滅	キャリブレーション完了

参照フレーム

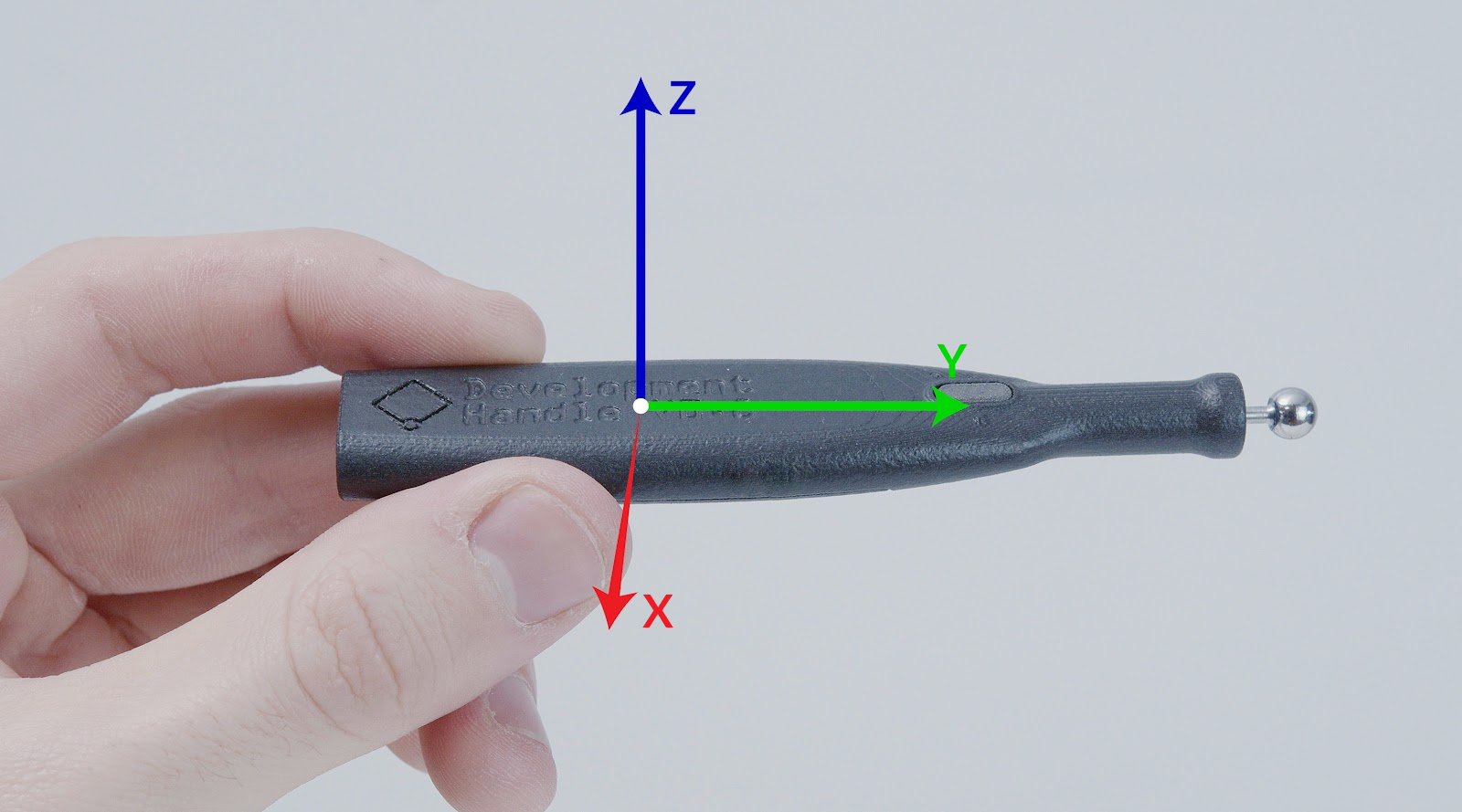

VerseGrip Quillは、Inverse3と同様に右手座標系を採用しており、その軸は以下の通りです。
