VerseGrip Quill の使い始め

VerseGripsは、Inverse3 に方向検知機能を追加します。この記事では、VerseGrip Quillの設定方法とその機能について解説します。本製品は、VerseGrip Stylusへの移行に伴い、段階的に販売を終了していきます。

VerseGrip クイルの構造

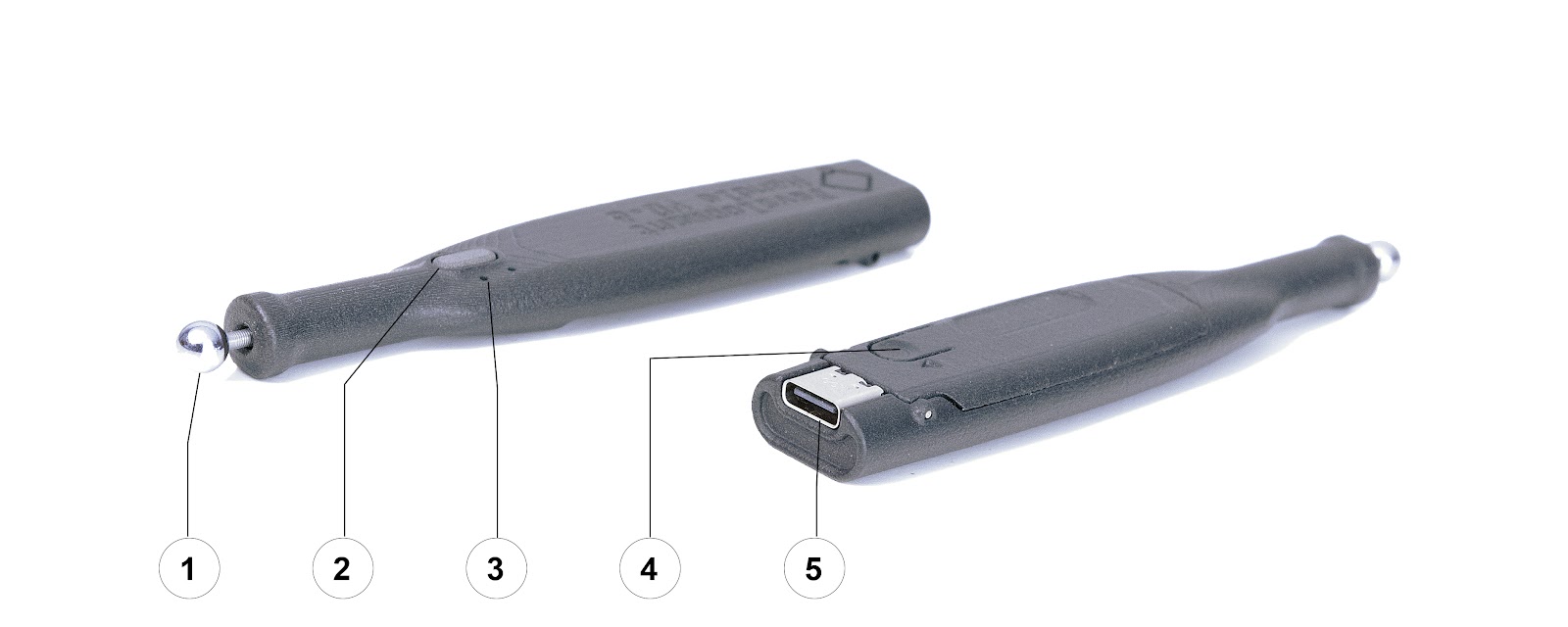

VerseGrip Quillの外側には、主に以下の5つの特徴があります：(1) Inverse3 のジンバルに装着できるボールジョイント、(2)入力ボタン、(3)ステータスLED、(4)キャリブレーションボタン、(5)USB-Cポート。

VerseGrip Quillのトラッキングモデルには、内部に3軸姿勢センサーと、VerseGrip QuillがInverse3 デバイスに接続されたことを検知するツール認識センサーが搭載されています。

VerseGrip クイルの設置と校正

まず、VerseGrip Quill用のドライバーをダウンロードし、お使いのコンピュータにインストールしてください。その後、USB-Cケーブルを使ってVerseGrip Quillをコンピュータに接続してください。

VerseGrip Quillは、使用前にキャリブレーションを行う必要があります。長期間使用した後は、再度キャリブレーションが必要になる場合があります。キャリブレーションの手順は以下の通りです。

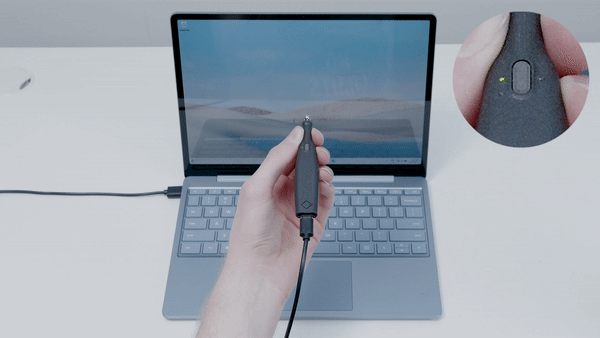

• 電源が入っているVerseGrip Quillを、モニターに対して垂直に持ってください。
• VerseGrip Quillの底面にあるキャリブレーションボタンを3秒間押し続けてください。
• VerseGrip Quillをモニターに向けて、さらに2秒間そのままにしてください。

キャリブレーション中は、黄色のLEDが点灯し続けます。黄色のキャリブレーションインジケーターが2回点滅したら、キャリブレーションが完了したことを示します。

LEDステータス

VerseGrip Quillには、動作状態と校正ステータスを表示する2つのLEDが搭載されています。

LED	状態	ステータス
Grün	an	オン
Grün	aus	オフ
ゲルブ	an	キャリブレーション実行中
ゲルブ	2 ブリンケン	校正が完了しました

基準座標系

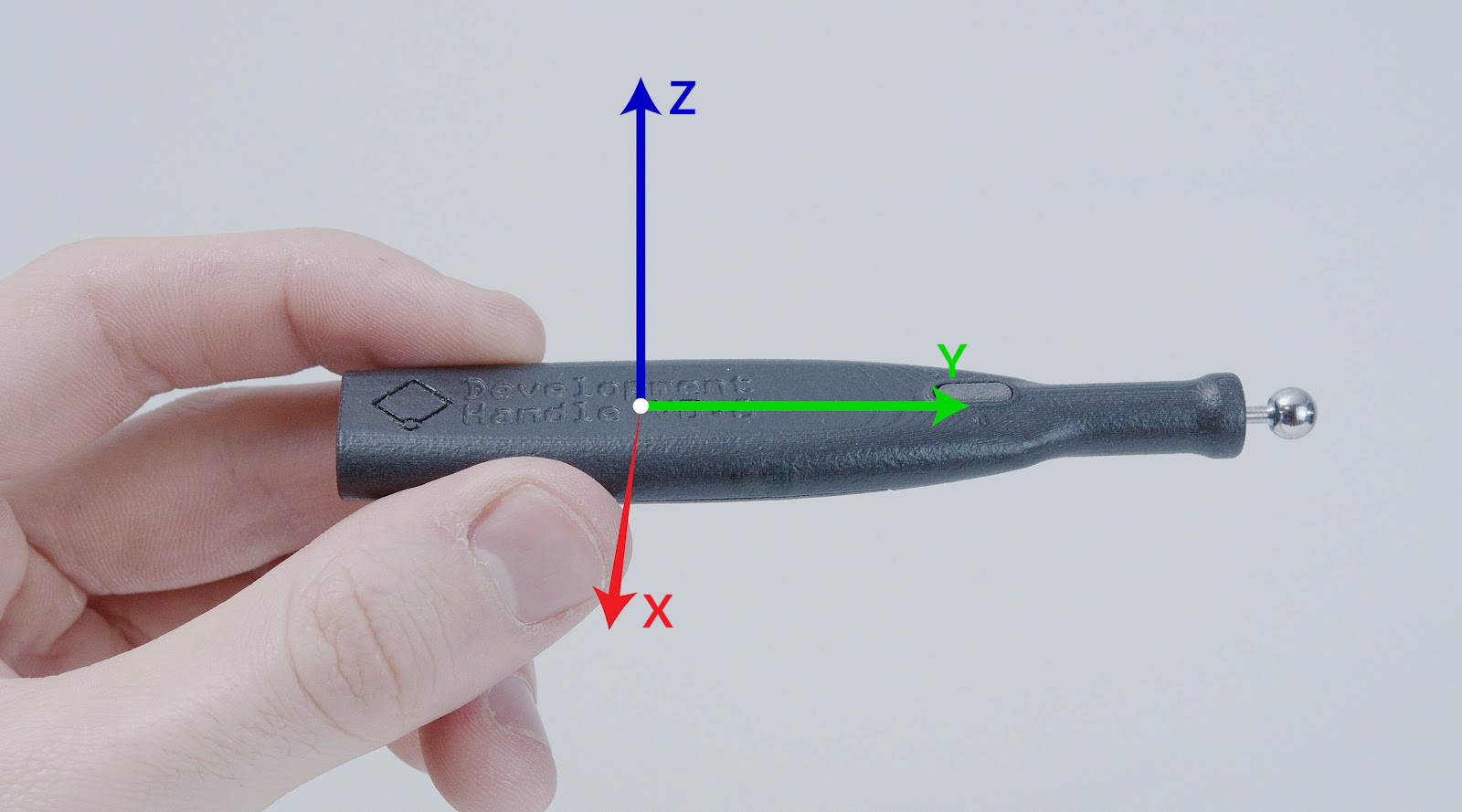

VerseGrip Quillは、Inverse3 と同様に右利き用の座標系を採用しており、その軸は下図に示されています。
