VerseGrip Quill の使い方
VerseGripsは、Inverse3に方向追跡機能を追加します。このドキュメントでは、VerseGrip Quillの設定手順と機能について説明します。本製品は段階的に生産終了となりつつあり、後継製品はVerseGrip Stylusです。
VerseGrip Quill の構成

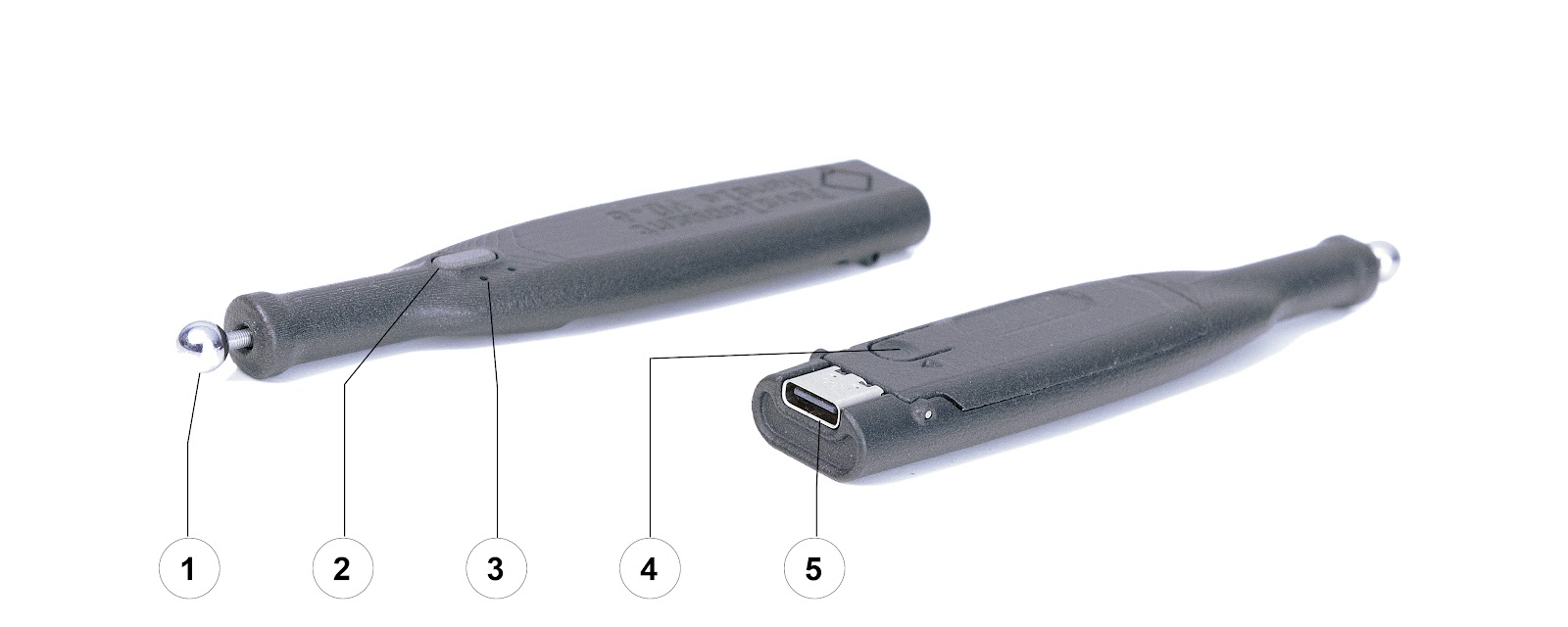

VerseGrip Quillの外側には、主に5つの機能があります：(1) Inverse3 ジンバルと接続するためのボールコネクタ、(2)入力ボタン、(3)ステータスLED、(4)キャリブレーションボタン、(5)USB-Cポート。
内部の追跡可能なVerseGrip Quillには、3軸方向のセンサーが内蔵されており、VerseGrip QuillのInverse3 デバイスとの接続タイミングを検知するツール装着センサーも搭載されています。
VerseGrip クイルの設定とキャリブレーション
まず、コンピュータにVerseGripQuillドライバーをダウンロードしてインストールします。次に、USB-Cケーブルを使用して、VerseGrip Quillをコンピュータに接続します。
ご使用前にVerseGrip Quillのキャリブレーションを行う必要があります。また、長時間使用した後は、再度キャリブレーションが必要になる場合があります。キャリブレーションの手順は以下の通りです：

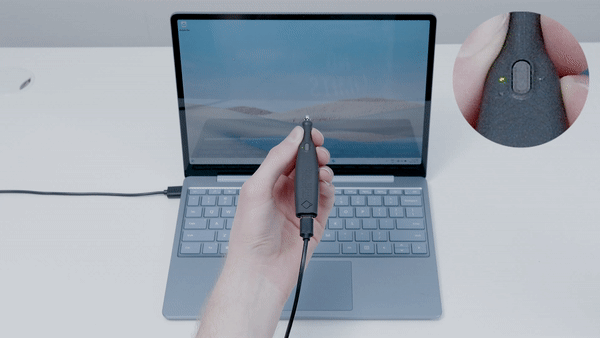

- VerseGrip Quillの電源を入れた状態で、モニターと垂直になるように持ちます
- VerseGrip Quillの下部にあるキャリブレーションボタンを3秒間押し続けます
- VerseGrip Quillの方向を、2秒間、モニターの方に向けてそのままにしておきます
キャリブレーション中は、黄色のLEDが点灯したままになります。黄色のキャリブレーションインジケーターが2回点滅したら、キャリブレーションが完了したことを示します。
LEDの状態
VerseGrip Quillには、電源の状態とキャリブレーションの状態を示すLEDが2つあります。
| LED | 点灯状態 | 意味 |
|---|---|---|
| 緑色 | オン | 電源オン |
| 緑色 | オフ | 電源オフ |
| 黄色 | オン | キャリブレーション中 |
| 黄色 | 2回点滅 | キャリブレーション完了 |

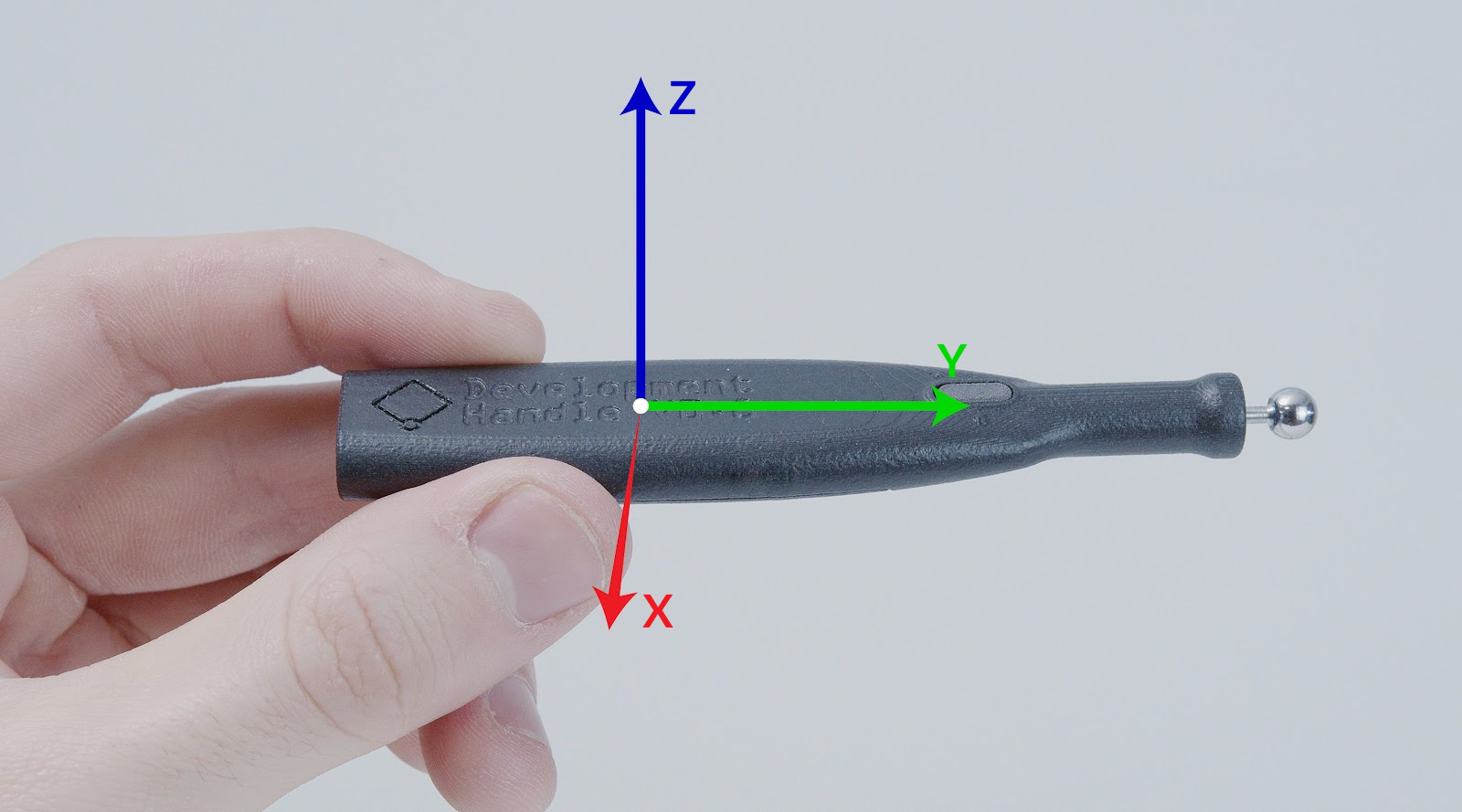

基準フレーム
VerseGrip Quillの座標系は、Inverse3 の座標系と同様に右利き座標系であり、軸は以下の通りです。
