VerseGrip クイルの初期設定
VerseGripは、Inverse3 に方向追跡機能を追加します。この記事では、VerseGrip Quillの取り付け手順とその機能について説明します。この製品は、VerseGrip Stylusへの移行に伴い、順次販売終了となります。
VerseGrip クイルの構造

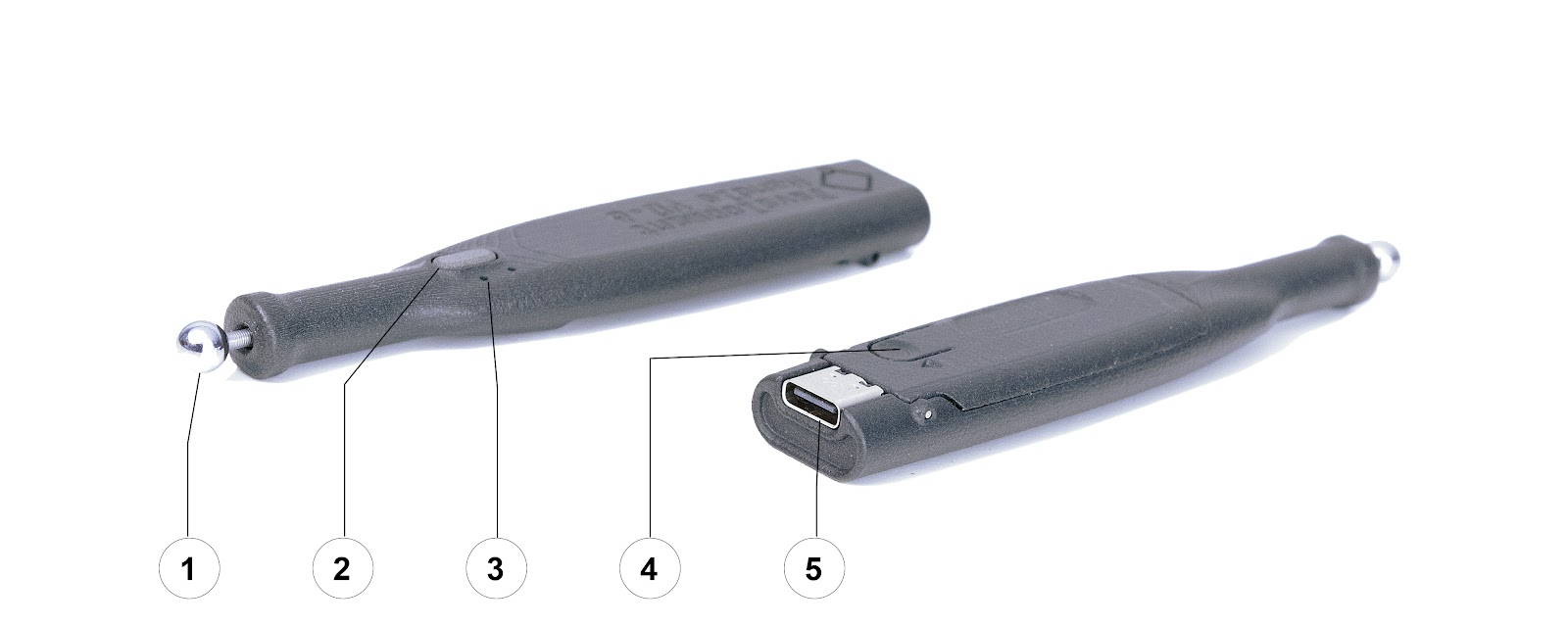

VerseGrip Quillの外側には、主に以下の5つの特徴があります：(1)Inverse3 のカルダンジョイントに差し込む球形コネクタ、(2)入力ボタン、(3)ステータスLED、(4)キャリブレーションボタン、(5)USB-Cポート。
内部には、VerseGrip Quillには3軸の姿勢センサーと、VerseGrip QuillがInverse3 に接続されたことを検知する工具固定センサーが搭載されています。
VerseGrip クイルの取り付けと調整
まず、お使いのコンピュータにVerseGrip Quillのドライバーをダウンロードしてインストールしてください。次に、USB-Cケーブルを使ってVerseGrip Quillをコンピュータに接続してください。

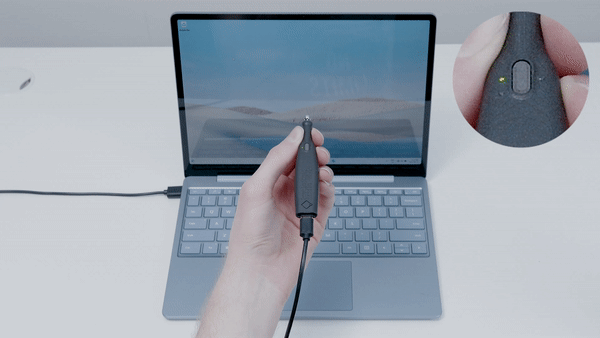

VerseGrip Quillは、使用前に校正を行う必要があり、長期間使用した後は再校正が必要になる場合があります。校正方法は以下の通りです：
- VerseGrip Quillを、画面に対して垂直になるように張力をかけて保持してください
- VerseGrip Quillの下にあるキャリブレーションボタンを3秒間長押ししてください
- VerseGrip Quillを画面に向けて、2秒間そのままにしてください
校正中は、黄色のLEDが点灯したままになります。黄色のLEDが2回点滅したら、校正が完了したことを示します。
LEDの状態
VerseGrip Quillには、電源状態と校正状態を示す2つのLEDが搭載されています。
| DEL | 状態 | 法令 |
|---|---|---|
| Verte | allumée | 通電中 |
| Verte | 消えた | 張力外 |
| ジョーン | allumée | キャリブレーション中 |
| ジョーン | 2回の点滅 | キャリブレーション完了 |
基準点

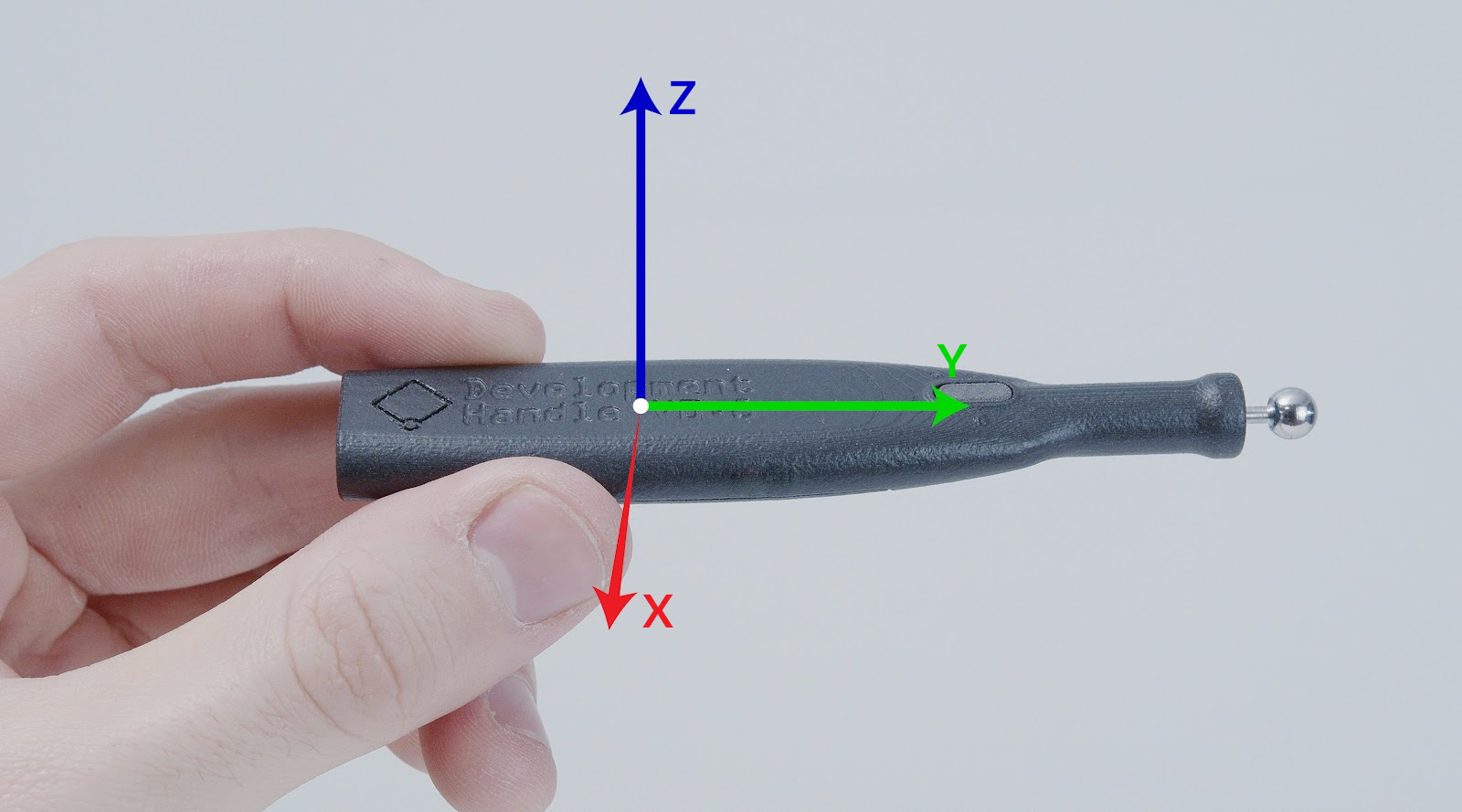

VerseGrip Quillは、Inverse3 と同様に右回転座標系を採用しており、その軸は以下の通りです。
